Hamar zilindro motaren azterketa integrala: Ezaugarriak, aplikazioak eta instalazio puntuak
01 Zilindroaren oinarrizko funtzioa
Zilindroa, ekipamendu mekanikoan dagoen gako-osagai gisa, batez ere aire konprimituaren energia energia mekaniko bihurtzea da, eta, horrela, hainbat mekanismo gidatuko ditu mugimendu linealaren, kulunkan eta birakariaren mugimendua lortzeko.
02 Normalean erabilitako zilindroen azterketa zehatza

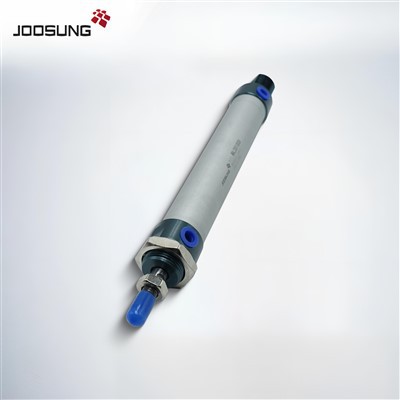

△ Boligrafoko zilindroa
Boligrafoko zilindroak, mini zilindro edo mikro zilindro gisa ere ezagutzen dira, altzairu herdoilgaitzezko edo aluminiozko aleazioaz osatuta daude. Zilindro mota hau ospe handia du, bere prezio merkean, egitura trinkoa eta itxura dotorea. Gainera, aurrealdeko eta atzeko hariaren diseinuak instalazio prozesua erosoagoa eta eraginkortasun handiagoa ematen du. Gainera, maiztasun handiko erabileraren azpian egindako errendimendu bikainak aukera eman du, hala nola elektronika, arreta medikoa eta ontziratzeko makineria bezalako hainbat arlotan.
Boligrafoko zilindroak erabiltzerakoan, puntu hauek adierazi beharko lirateke:
Etengailu magnetikoak instalatzean, dagozkien instalazio parentesi artean eman behar dira. Instalazio metodoak altzairuzko gerriko motan eta pista motan banatu daitezke.
Zilindroaren pistoi haga mugimenduarekin konektatzean, artikulazio flotagarria erabili behar da mugitzen diren piezen mugimendu leuna eta egonkorra ziurtatzeko eta oztopoaren agerraldia ekiditeko.
△ zilindro mehea
Zilindro meheen ezaugarriek egitura trinkoa, pisu arina eta espazio txikiko okupazioa dira, eta horri esker, aplikatu beharreko aplikazioetan aparteko aplikagarritasuna erakusteko aukera ematen du. Zilindroaren gorputza forma karratu batean diseinatuta dago. Egitura berezi honek zilindroa zuzenean instalatzeko aukera ematen du hainbat lanabatan eta ekipamendu berezietan osagarri gehigarririk behar gabe, instalazio prozesua sinplifikatuz. Gainera, zilindroaren hagaxkak konektatzeko irteerak barneko haria eta kanpoko hari motak banatzen dira. Diseinu malgutasun honek zilindroa instalazio eta funtzionamendu eskakizun desberdinetara egokitzeko aukera ematen du.
△ Instalazio librearen motako zilindroa
Instalazio libreko motako zilindroak trazu motza eskaintzen du. Bere zilindroaren gorputza forma laukizuzenean diseinatuta dago, espazio mugatu batean instalatzeko eta erabiltzeko komenigarria da. Zilindro honen hagaxka konektatzeko irteera barne haria eta kanpoko hari motak ere banatzen dira. Diseinu honek bere instalazio eta funtzionamenduaren malgutasuna hobetzen du. Instalazio librearen motako zilindroa gorputzaren lau norabideetatik konpondu daiteke eta instalazio metodo ugari eskaintzen ditu aplikazio eskakizun ezberdinak asetzeko.
△ Ardatz biko zilindroa
Ardatz bikoitzeko zilindroa oso paraleloan lotzen da, haga bakarreko bi zilindro meheekin. Bere ezaugarrien artean daude: kapsulatutako gorputz instalazio eta finkapen metodoa hartzea, instalazio espazioa asko aurrezten duena. Zenbait gidaritza, tolestura anti-torren eta anti-torsional propietate batzuk ere baditu, eta zenbait alboko karga jasan ditzakete, erabileraren egonkortasuna eta segurtasuna bermatuz.
△ Gida hagaxka zilindroa
Bi gida-hagaxka-zilindro mota daude: Errodadura Lineala eta Kobre mahuka mota. Errodadura motako gida hagaxkak bereziki egokiak dira ekintzak altxatzeko eta marruskadura txikiko mugimendu inguruneetan aplikagarriak dira. Kobre mahuka mota egokiagoa da karga erradialekin eta karga handiko aplikazioetan aplikagarria da. Zilindro mota honek egitura trinkoa du. Instalazio espazioa ezabatzeko modu eraginkorrean ez ezik, gidari funtzio bat da, alboko karga batzuk jasateko gai dena ere. Gainera, instalazio metodo ugari eskaintzen ditu, hainbat eszenatokitan oso egokia da blokeatzea, elikatzea, bultzatzea, estutzea eta estutzea.
△ Slide mahaiaren zilindroa
Diapositiba zilindroa gurutze bola gida trenbide batek gidatzen du, marruskadura baxua duen mugimendu leuna eta solteak. Bere ezaugarriek egitura trinkoa eta espazio aurrezteko instalazioa dira. Gidatze-zehaztasun handia, momentu erresistentzia eta karga-edukiera sendoa ditu.
△ Hazi zilindroa
Zilindroko zilindroak zilindro tradizionalaren pistoi haga zurruna baztertzen du eta elkarrekiko mugimendua lortzen du pistoiaren zuzeneko edo zeharkako ekintzaren bidez. Zilindro mota hau bi motatan banatuta dago: akoplamendu mekanikoa eta akoplamendu magnetikoa. Instalazio espazioa asko aurrezten du bere abantaila garrantzitsua, zilindro txikiko diametroak eta trazu luzeak dituzten aplikazioetarako egokia da. Hala ere, erabilera prozesuan zehar, arreta jarri behar da egonkortasuna eta segurtasuna bermatzeko bere zehaztasuna bermatzeko.
Erabileraldian, ezinbestekoa da errenta gabeko zilindroa bi muturretan aurrealdeko eta atzeko eserleku finkoetan oinarrituta instalatuta egotea, erdiko labaina konpondu ez den bitartean.
Zilindroa kanpoko indarra zuzenean jasan eta zilindroaren hodia okertzea eragotziko da, konexio metodo flotagarria erabiltzea gomendatzen da.
△ Aireko griptzaileak eta bestelako osagaiak
△ Gripper pneumatikoaren ezaugarriak
Grippers pneumatikoak, manipulatzaile pneumatiko modernoen oinarrizko osagaiek, hainbat funtzio ditu. Gripper pneumatikoak indar egonkorra eskaintzen du eta errepikagarritasun handiko zehaztasuna eskaintzen du.
△ Swing zilindroa
Swing zilindroak, batez ere rack eta pinion mota, objektuak biratu, iraultzea eta sailkatzea bezalako zereginetan oso erabiliak dira.
Biratu beheranzko presio zilindroa
Beheranzko presioaren zilindro birakaria da batez ere presio-funtzio birakaria lortzeko. Biraketa norabidea hautagarria da eta bereziki egokia da espazio-egitura trinkoetan sakatzeko ekintza birakariak egiteko.
